石油管道泄漏探測儀

簡介：

管道、閥門液體泄漏在線監測裝置（非接觸式石油泄露探測器）可實現對有泄漏風險的管道、閥門、法蘭連接處等實時連續監測預警的專用設備。

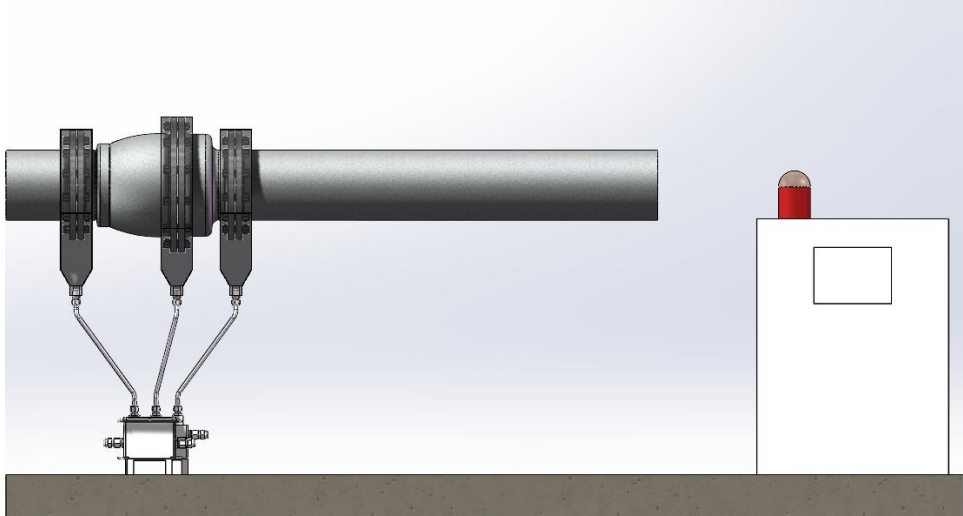

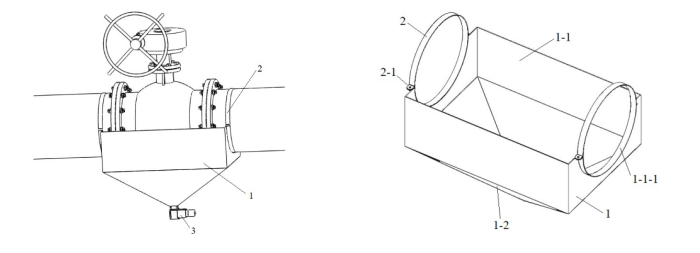

該裝置在每個通油管道的法蘭連接位置或者開關連接位置設置一個非接觸式石油泄露探測器，成本方面相比于人工會低很多，探測精準度較無人機更好，大大減少了人工的成本；而且探測器的光信號探測間隔可以調節，一般為每20分鐘循環檢測，一分鐘4滴判定為泄露，能夠及時的發現小流量的泄露；其次天氣對本實用新型探測器影響較低，大霧天氣也不會影響近距離探測；并在裝置的方形倉體和錐形倉體內壁均勻涂覆有疏油層，涂覆疏油物質防止油液附著粘接凝固，探測器末端采用漏斗探針，防止油滴過快滴落，提高探測儀的探測精準度。

該裝置的成功開發可大大提高有泄漏風險的點位的監測效率，減少人工巡場頻次，降低日常監測工作量，降低成本。是環保行業對有泄漏風險的管線自動監測及預警的優質解決方案。

背景技術：

長輸油氣管道由于儲運的介質是原油、輕油、液化氣等高溫、高壓、易燃、易爆、易揮發和易于靜電聚集的流體，有的還含有毒物質，泄漏不僅使所輸油品大量流失，同時漏出的油品往往會污染河流、地表和地下含水土層，從而污染飲用水，對國家和企業的經濟、生態環境和社會影響很大，一旦系統發生事故，泄漏的油氣極易起火、爆炸，釀成人員傷亡及財產損失的惡性災害。

為了充分保障管廊內環境安全，需要對其管道環境進行監測，以達到實時、自動監測長輸油氣管道的環境，其重要性不言而喻。然而，由于輸油管道的特殊性，跨區域面積大，占地面積廣，地理環境特殊，僅僅依靠人力及設置沿線站點已不足以滿足當下的需求。

目前發現管道泄露主要由人工巡邏來解決，由于管道密集，法蘭連接位置和開關連接位置都需要防止泄露。據調查人工巡邏成本高，巡邏間隔時間長達4~6小時，可能發現時會導致大片泄露，造成大面積污染。

為了響應國家環保政策號召，避免油管法蘭少量泄露造成環境污染和資源浪費，國家研究院方面給出一個無人機探測方案，是用無人機搭載激光探照設備，由地面接收信號，穿過大片油田所接收的光信號進行判定是否泄露?，F(xiàn)有無人機探測技術可以大面積探測油泄露，但是偏小量泄露難勘測到，只有大量泄露后才能發現，而且無人機受天氣影響較大，不適合在雨、雪、冰雹、大霧天氣等天氣條件下飛行。

適用物質：

苯系物、苯酚、苯乙烯、氨基二甲苯、電控液壓式液體、汽油；柴油、潤滑油、液壓油、燃油、原油、氣體凝析油、乙醇等。

工作原理：

管道、閥門液體泄漏在線監測裝置采用了紫外熒光法進行檢測。

礦物油類物質受到一定強度及能量的光照射時，會發射出比激發光波長長的熒光。產生熒光的物質主要為芳香族化合物和含共軛雙鍵化合物。不同種類的熒光物質，由于分子結構的差異表現出不同的熒光效應，因此該方法具有選擇性和鑒別性。該方法本身靈敏度高，選擇性好，用量少，分析快速，適于現場操作，在線測量。紫外熒光法中，由于礦物油苯系物具有熒光特性，因而可以根據熒光強度的大小，液體泄漏、滴漏時根據檢測數據熒光信號的連續性來判定監測點位是否有泄漏發生。
